Un condotto elettrico è un tubo utilizzato per proteggere e percorso di cablaggio elettrico in una struttura o edificio nonbuilding. condotto elettrico può essere realizzato in metallo, plastica, fibre, o argilla cotta. Più conduit è rigida, ma condotto flessibile è utilizzato per alcuni purposes.
Conduit è generalmente installato da elettricisti al sito di installazione di apparecchiature elettriche. Il suo utilizzo, la forma ei dettagli di installazione sono spesso specificati dalla normativa di cablaggio, come la National Electrical US Code (NEC) e otherbuilding codes.
Condotto e raccordi elettrici possono aiutare con i vostri VAC Attrezzature, Macchine utensili, Marine Equipment, Controlli Motors , attrezzature di stampa, pompe, impianti di refrigerazione, collegamenti del trasformatore, illuminazione esterna, apparecchiature automobilistiche, Computer Periferiche, fibre ottiche, apparecchiature di laboratorio, Laser, apparecchiature per ufficio, Robotica e more.

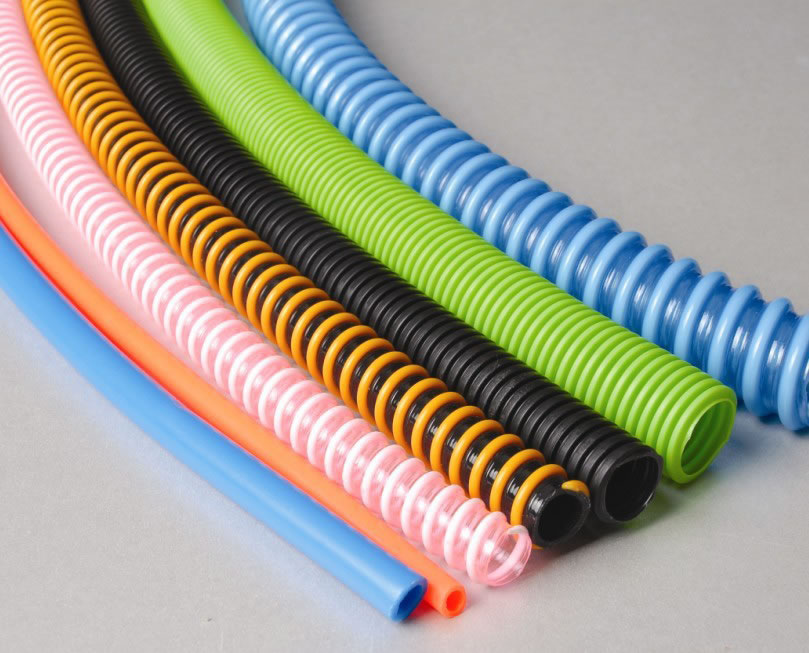

Flessibile, non metallici elettrico tubo è disponibile in 1/4 "attraverso 2" dimensioni del commercio. Resiste alla corrosione, olio e acqua. La sua massima flessibilità permette di essere utilizzato in spazi estremamente ristretti. Resiste l'abuso, di tiro e la frantumazione. L'interno liscio per filo più facile tirare. Il peso leggero. Outdoor e resistente la luce del sole. Installazione rapida, taglia con taglierino o coltello PVC. rigida & costruzione PVC flessibile integrale. Adatto per l'uso in applicazioni ad alta vibrazione o flessione. Ideale per la protezione dei cavi in fibra ottica.
PREFERENZE
Essi sono molto leggeri, che rende più facile da assemblare e trasportare.
• La loro superficie interna liscia rende i t facile inserire i cavi all'interno del pipes
• Hanno ottime caratteristiche meccaniche e fisiche
• Sono resistenti agli urti, così come impermeabile all'acqua e polvere
• Essi sono di lunga durata, e senza necessità di manutenzione
• tubi flessibili rendono possibile immissione continua e sono molto adattabili alle esigenze del terreno; anche questi tubi sono molto risparmio dei costi.
• sono utilizzati a range di temperatura da -40 ° C a + 80 ° C
• sono altamente resistenti alla corrosion
• Materiale leggero, facile e veloce per lo stoccaggio e manipolare
• Facile da trasportare, semplice e poco costoso processo di assemblaggio
• Il processo di collegamento di due tubi in PVC non dura per più di 1 minuto, lì per le interruzioni del traffico non durano molto a lungo
• Hanno pareti sottili, in modo che la posa dei cavi all'interno dei tubi è molto rapida e semplice
• Nella stessa trincea un gran numero di tubi può essere posato successiva e uno sopra l'altro
• I collegamenti sono impermeabili all'acqua e altri fluidi
• Sono resistenti alla corrosione in ambiente alcalino, acido o qualsiasi altro ambiente aggressivo
• Sono isolanti elettrici sottili e resistenti anche a correnti vaganti
• Sono resistenti agli urti
• Sono resistenti all'invecchiamento (con il tempo di vita di più di 50 anni)
PVC elettrico tubo ondulato vantaggi all'aperto:
1, luce, trasporto e movimentazione servizi:
tubo in PVC è un materiale molto leggero, movimentazione, carico e scarico, la costruzione conveniente, può salvare il lavoro.
2, PVC resistenza del tubo eccellente chimica:
tubo in PVC è l'acido eccellente, alcali, resistenza alla corrosione, l'uso nell'industria chimica per la stessa forma.
3, PVC resistenza dei fluidi del tubo:
Smooth tubo in PVC parete, la resistenza del fluido, il coefficiente di scabrezza è solo 0,009, inferiore rispetto agli altri tubi, nello stesso flusso, il diametro può essere ridotto.
4, tubo di PVC resistenza meccanica:
forza PVC pressione del tubo di resistenza, resistenza alla resistenza alla pressione esterna, resistenza all'urto, resistenza ottime condizioni per tutti i tipi di opere tubazioni.
5, tubo in PVC per l'isolamento elettrico:
tubo in PVC pieno di eccellente isolamento elettrico per fili e cavi condotti, cavi e tubi di edifici.
6, tubi in PVC non influisce sulla qualità dell'acqua:
tubo di PVC non è influenzato dai test di dissoluzione confermato la qualità dell'acqua, tubazioni dell'acqua per il momento la migliore tubo.
7, costruzione semplice:
giunti di tubi in PVC Edilizia rapidamente e facilmente, in modo che il costo low.
progetto di costruzione
Sono utilizzati per il potere e PTT impianti in edilizia industriale e delle costruzioni. Si mettono in malta e strato di calcestruzzo. I cavi possono essere inseriti rapidamente e facilmente all'interno dei tubi, anche su surface.Because curva della sua capacità di flessione, sono pratici per la climatizzazione delle sale, laboratori, ristoranti e altri premises.
Conduit può essere installato sotterraneo tra edifici, strutture, o dispositivi per consentire l'installazione di cavi di alimentazione e di comunicazione. Un montaggio di questi condotti, spesso chiamato una banca condotto, può sia essere sepolto direttamente in terra, o racchiuso in calcestruzzo (a volte con rinforzo tondo per cemento armato per aiutare contro le forze di taglio). In alternativa, una banca condotto può essere installato in un tunnel di utilità. Una banca condotto permetterà la sostituzione dei cavi danneggiati tra edifici o potenza aggiuntiva e circuiti di comunicazione da aggiungere, senza le spese di ri-scavo di una trincea. Mentre condotto metallico è talvolta usato per la sepoltura, usuallyPVC, polietilene o polistirolo plastica sono ora utilizzati a causa di minor costo, facilità di installazione, e una migliore resistenza alla corrosion.
Precedentemente, fibre di amianto compresso mescolato con cemento (ad esempio Transite) è stato utilizzato per alcune installazioni sotterranee. circuiti telefonici e di comunicazione sono stati in genere installati in terracotta conduit.
I condotti di protezione cavo sotterraneo, canaline ottici quando si costruisce sistemi via cavo e di comunicazione del cavo ottico di terra sepolto, la soluzione migliore per garantire una protezione a lungo termine dei cavi è rigidi tubi di plastica. I condotti possono essere direttamente interrati nel terreno, in calcestruzzo, o tramite barriere d'acqua, in tubi in calcestruzzo, canali e blocchi, lungo ponti e viadotti. I condotti sono utilizzati per l'installazione di cavi di fibre ottiche che impiegano metodi di installazione tradizionali - tirando il cavo o soffiatura. Funzionalità dei condotti: • Più veloce, più conveniente e più conveniente la costruzione di reti via cavo e la preparazione per via cavo di trazione (con cavo o soffiando) • protezione di lunga durata dei cavi installati • sostituzione del cavo rapida senza ulteriori vantaggi terrapieno dalla uso dei condotti: • alta resistenza • facile accoppiamento di condotti mediante accoppiatori • la lunghezza-segni sui conduttori consentono di determinare la lunghezza dell'impianto • alta pressione resistenza esterna e interna • resistenza termica (da -25 ° C a + 90 ° C) • i materiali utilizzati garantiscono che i condotti sono ecologici e dispongono di una resistenza a lungo termine contro gli effetti delle sostanze aggressive presenti nel soil.
Confronto con altri metodi di cablaggio
condotto elettrico fornisce protezione molto buona per i conduttori racchiusi da impatto, umidità e vapori chimici. numero variabile, dimensioni e tipi di conduttori possono essere tirati in un condotto, che semplifica la progettazione e la costruzione rispetto a molteplici percorsi di cavi o spese del cavo composito personalizzato. sistemi di cablaggio negli edifici possono essere soggetti a modifiche frequenti. modifiche cablaggio frequenti sono rese più semplici e più sicuro attraverso l'uso di condotto elettrico, come conduttori esistenti possono essere ritirati e nuovi conduttori installati, con poca interruzione lungo il percorso del conduit.
Un sistema di condotto può essere impermeabilizzato o sommergibili. Un condotto metallico può essere utilizzato per schermare circuiti sensibili interferenze fromelectromagnetic, e può anche impedire l'emissione di tale interferenza da cables.
potere racchiusoSe installato con raccordi di tenuta corretta, un condotto non permetterà il flusso di gas e vapori infiammabili, che fornisce protezione dal pericolo di incendio e di esplosione nelle aree gestione substances.
volatiliAlcuni tipi di condotta sono approvati per encasement diretta in calcestruzzo. Questo è comunemente usato in edifici commerciali per consentire prese elettriche e di comunicazione da installare nel mezzo di grandi aree aperte. Ad esempio, l'esposizione al dettaglio casesand aree open-office utilizzano scatole di derivazione a pavimento per collegare l'alimentazione e la comunicazione cables.
Sia in metallo e tubi di plastica possono essere piegati in cantiere per consentire una facile installazione senza un numero eccessivo di allestimenti prodotti. Ciò è particolarmente vantaggioso quando segue profili costruzione irregolari o curvi. Attrezzature speciali viene utilizzata per piegare il tubo senza pieghe o ammaccature it.
Il costo di installazione condotto è superiore ad altri metodi di cablaggio dovuti al costo dei materiali e del lavoro. In applicazioni come costruzione residenziale, l'elevato grado di protezione danno fisico potrebbe non essere non richiesto, quindi il costo del condotto non è giustificata. Conduttori installati all'interno del conduit non possono dissipare il calore così facilmente come quelli installati nel cablaggio aperto, quindi l'attuale capacità di ciascun conduttore deve essere ridotta (declassata) se molti sono installati in un condotto. È impraticabile, e proibite dai regolamenti di cablaggio, di avere più di 360 gradi di curve totali in un percorso di condotto, in modo devono essere previsti raccordi di uscita speciali per consentire conduttori da installare senza danni a tali runs.
Alcuni tipi di condotti metallici possono anche servire come un conduttore di compensazione utile per la messa a terra (messa a terra), ma le norme di cablaggio possono anche dettare standard di lavorazione o mezzi supplementari di messa a terra per alcuni tipi. Mentre condotto metallico può talvolta essere usato come conduttore di messa a terra, la lunghezza del circuito è limitata. Ad esempio, una lunga corsa del condotto come conduttore di terra può avere troppo elevata resistenza elettrica, e non permettere il corretto funzionamento dei dispositivi di sovracorrente su un fault.
